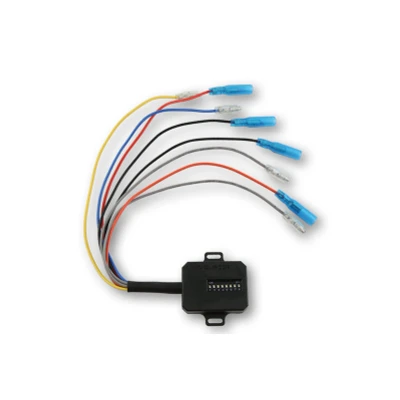

HIGHSIDER CAN BUS CBW1 Ellenállás

HIGHSIDER CAN-BUS ellenállás CBW1 DIP-kikapcsolóval.Az újonnan fejlesztett HIGHSIDER CAN-BUS ellenállás CBW1 illeszkedik a legtöbb járműhöz, amely rendelkezik CAN-BUS rendszerrel.A CBW1 ellenállás szükséges elektromos terhelést biztosít a járművének, amely, ha a dip-kikapcsolók helyesen vannak beállítva, eredményezni fogja a kiegészítő jelzőlámpák kikapcsolását a műszerfalon.Ezenkívül megbízhatóság biztosított. Ez azt jelenti:Ha a kiegészítő jelzőlámpák elektronikai hibából kifolyólag meghibásodnak, azonnal hibaüzenet jelenik meg a műszerfalon.Legfeljebb 2 csatornát lehet kezelni, például bal hátsó irányjelzők és jobb hátsó irányjelzők.Ha 2 pár jelzőlámpát kell cserélni, akkor 2 CBW1-t kell használni.Milyen követelményeknek kell megfelelni annak érdekében, hogy a CBW1-et a motoron használhassuk:A motor eredetileg LED jelzőlámpákkal lett gyártva, vagy a motor rendelkezik CAN-BUS rendszerrel.Ha ezek a követelmények nem teljesülnek, a CBW1 egység nem fog működni (!) Ebben az esetben az alábbi ellenállásokat ajánljuk:Jelzőlámpákhoz 21 Watt:6,8 Ohm cikkszám 1108546002 vagy 10 Ohm cikkszám 1108546004Jelzőlámpákhoz 10 Watt:27 Ohm cikkszám 1107562A CBW1-en a következő ellenállásértékek állíthatók be:150 ohm170 ohm240 ohm300 ohm400 ohm600 ohm1200 ohmMéretek:Magasság = 11mmSzélesség = 31mm (szíjak nélkül)Szélesség = 46mm (szíjakkal)Hossz = 40mmKábelhossz = 200mm tüskékkelCsatlakozások:Sárga = bemeneti csatorna 1 (+)Narancssárga = kimeneti csatorna 1 (+)Kék = bemeneti csatorna 2 (+)Piros = kimeneti csatorna 2 (+)Szürke = bemeneti föld (-)Fekete = kimeneti föld (-)Tanácsok:– Legfeljebb 2 csatornát lehet kezelni.– A csatlakozást részletesen elmagyarázzuk a felszerelési utasításokban!
